中頻淬火設(shè)備 大型45鋼鍛軸的熱處理工藝改進(jìn)

在某一熱處理廠，我們對(duì)一根φ320mm×1600mm大型鍛軸進(jìn)行調(diào)質(zhì)熱處理，雖然我們淬火冷卻過程采取多項(xiàng)工藝措施：即從中頻淬火設(shè)備爐取出大型鍛軸時(shí)放在空氣中預(yù)冷卻，適當(dāng)降低淬火溫度，在冷卻階斷采取水冷→空冷→水冷→空冷→水冷，并提高出水溫度，但鍛軸仍舊出現(xiàn)裂紋。這是因?yàn)榇笮洼S淬火時(shí)內(nèi)外溫度相差較大，冷卻溫度不均勻?qū)е聝?nèi)外應(yīng)力過大引起的。

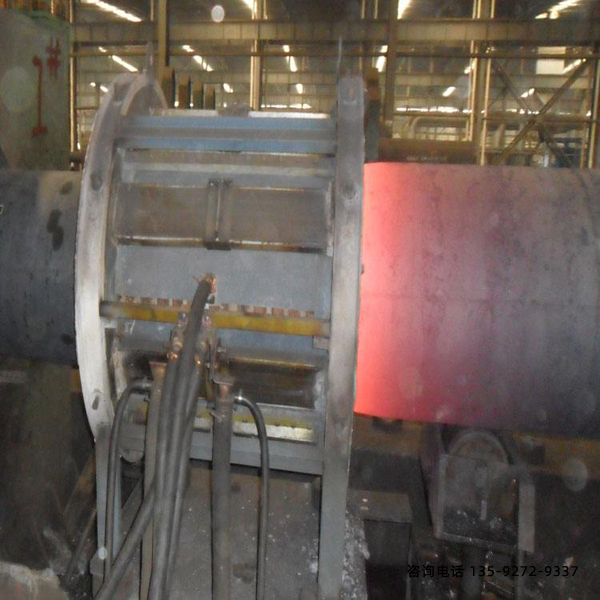

我們改進(jìn)了熱處理工藝，在中頻淬火設(shè)備處理大型鍛軸采取了用正火代替調(diào)質(zhì)處理。并對(duì)調(diào)搟軸和正火軸進(jìn)行組織和性能的檢查，發(fā)現(xiàn)兩類軸組織和性能基本一致。因此，我們認(rèn)為對(duì)直徑較大的軸可以采取以正火代替調(diào)質(zhì)熱處理，這樣既解決了大型軸的質(zhì)量問題，又可保證大型軸淬火裂紋的產(chǎn)生。對(duì)于要求表面對(duì)磨性較高的大直徑軸，可采取鍛后正火處理，加工成形后，再對(duì)大直徑軸進(jìn)行表面中頻感應(yīng)淬火，這樣可大大提高軸的使用壽命。

 中頻淬火機(jī)_中頻退火設(shè)備

中頻淬火設(shè)備熱變形模具用鋼及其性能

如何選擇高頻淬火設(shè)備與中頻淬火設(shè)備

訂購(gòu)中頻淬火設(shè)備時(shí)需要提供的信息
