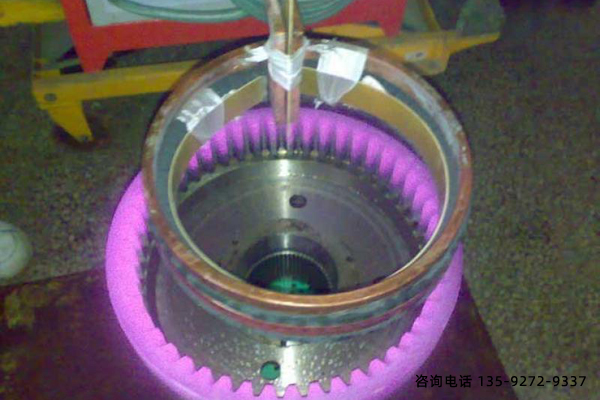

中頻淬火設備變壓器的設計、動能和效率。

1)中頻淬火設備具有筒形一次繞組、固定變壓比的外鐵心型導磁體(殼型)結構，其一次繞組為固定圈數，適用于專用淬火機固定產品，如裝有分合式傳感器的專用曲軸淬火機床、凸輪軸、汽車飛輪齒輪等專用機床。其優點是結構簡單，維護方便。

2)中頻淬火設備具有盤形一次繞組的多環比外鐵心形導磁結構，其變壓比可通過轉換分接板進行調整，其一次繞組圈數范圍為10~34環。二次繞組通過傳感器連接板連接到2圈或l圈。其主要優點是通過調整可適用于不同傳感器參數的要求。

3)薄型中頻變壓器主要為曲軸淬火機床設計，寬度尺寸薄，厚度僅62mm，主軸頸與連桿頸之間距離近，應適應多個變壓器設置的要求。

鐵氧體心淬變壓器的特點是磁用鐵氧體，一般不用水冷，體積小，重量輕。

對于中頻變壓器的配置，在容量選擇上一般是中頻電源容量的3-5倍。事實上，變壓器還有一個利用系數，即其負載率因素。如果負載率低，容量可以選擇更小，如果負載率高，容量必須選擇更大。另一個是變壓器在變壓比不同時銅損壞也不同。是兩種變壓器的特定負荷和損失和二次電壓u的關系曲線。從圖表曲線可以看出，當二次電壓為30-40V時，變壓器耗電量很小。

中頻淬火設備變壓器與傳感器的連接中頻變壓器用于大阻抗傳感器，常用2圈或3圈的二次繞組，更高的阻抗采用中頻自耦變壓器或傳感器直接與中頻電源連接。這種傳感器通常是大直徑的多燈傳感器。
